Giai đoạn 1: TRƯỚC KHI THIẾT KẾ – CHUẨN BỊ VÀ KHẢO SÁT
1. Xác định mục đích sử dụng băng tải
-
Băng tải dùng để chuyển gì? (hàng nhẹ, linh kiện điện tử, thùng hàng, thực phẩm,…)
-
Tải trọng trung bình mỗi sản phẩm là bao nhiêu kg?
-
Môi trường sử dụng: trong nhà hay ngoài trời? Có bụi, dầu mỡ hay không?
2. Xác định kích thước và cấu hình mong muốn
-
Chiều dài – rộng – cao của băng tải
-
Chiều cao cần thiết so với mặt đất
-
Có cần băng tải nghiêng không?
-
Tốc độ băng tải mong muốn (có điều chỉnh được không?)
3. Chọn nhôm định hình phù hợp
-
Lựa chọn loại nhôm định hình (30×30, 40×40, 30×60,… tùy vào tải trọng và kích thước)
-
Kiểm tra chất lượng, nguồn cung, phụ kiện đi kèm: mặt bích, bulong, con lăn, nối góc,…
4. Lên danh sách vật tư cần chuẩn bị
-
Nhôm định hình và phụ kiện kết nối
-
Động cơ – biến tần – dây đai/băng PVC
-
Bộ điều khiển (nếu có), sensor – cảm biến (tùy yêu cầu)
-
Dụng cụ lắp đặt: máy cắt, khoan, ê tô, thước…
⚙️ Giai đoạn 2: TRONG KHI THIẾT KẾ VÀ LẮP ĐẶT
1. Thiết kế bản vẽ kỹ thuật
-
Dùng phần mềm như AutoCAD, SolidWorks, hoặc SketchUp để dựng 3D khung băng tải
-
Ghi rõ vị trí các kết nối, chân đế, vị trí động cơ, con lăn dẫn
2. ️ Gia công và lắp ráp khung
-
Cắt nhôm theo kích thước bản vẽ
-
Lắp ráp khung theo từng module
-
Lắp chân đế, điều chỉnh thăng bằng
3. ⚙️ Lắp đặt bộ truyền động
-
Gắn động cơ (loại AC hoặc DC) tùy nhu cầu
-

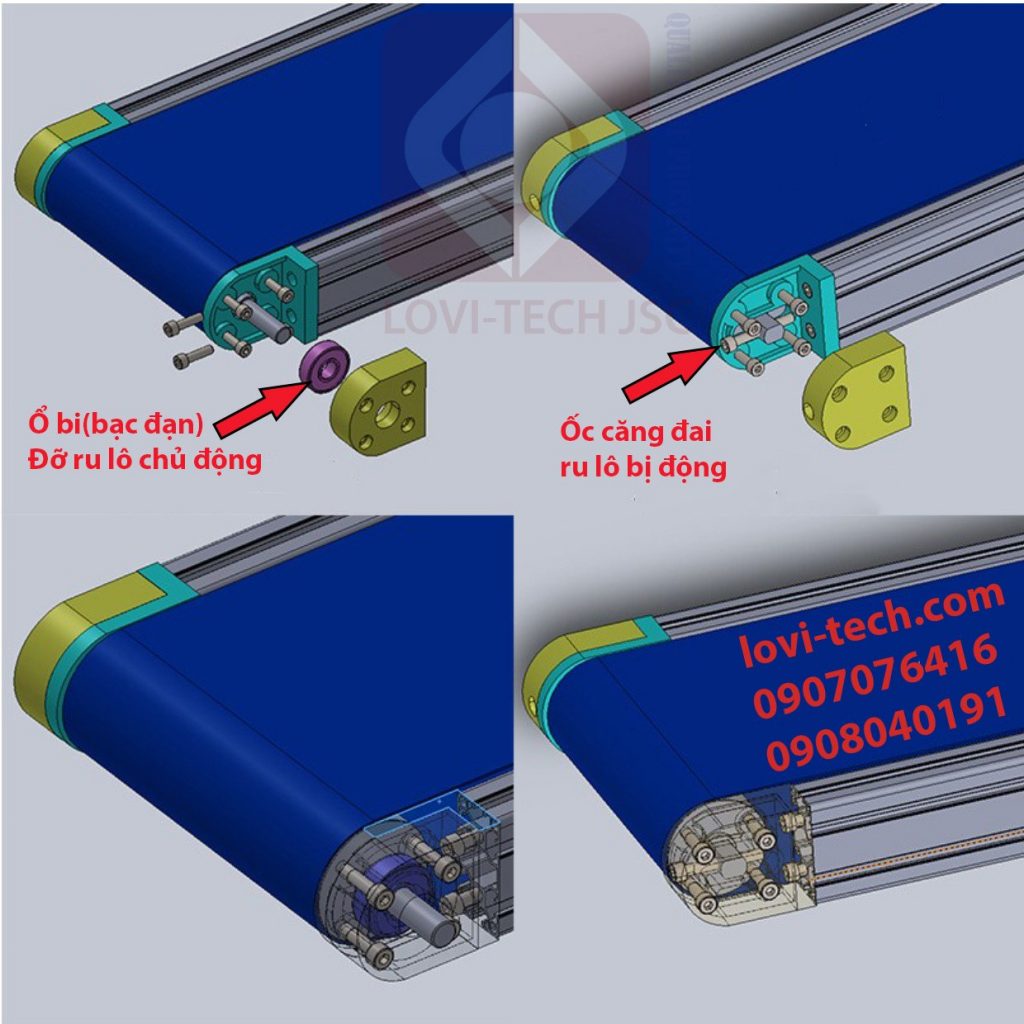

Kết nối với băng tải: pulley – đai – băng tải PVC hoặc PU
-
Kiểm tra độ căng và hướng chạy
4. Lắp điện và chạy thử
-
Đấu nối nguồn – biến tần – công tắc dừng khẩn cấp
-
Kiểm tra chiều quay, tốc độ và hiệu chỉnh
✅ Giai đoạn 3: SAU KHI THIẾT KẾ – VẬN HÀNH & BẢO TRÌ
1. Chạy thử & kiểm tra thực tế
-
Chạy thử băng tải 1-2 tiếng liên tục
-
Kiểm tra tiếng ồn, độ lệch băng, rung lắc
2. Hướng dẫn sử dụng
-
Ghi chú hướng dẫn: bật/tắt, điều chỉnh tốc độ, xử lý sự cố
-
Bàn giao cho người sử dụng
3. Bảo trì định kỳ
-
Vệ sinh băng tải mỗi tuần
-
Kiểm tra và siết lại bulong hàng tháng
-
Bảo trì động cơ và kiểm tra đai truyền động 3–6 tháng/lần

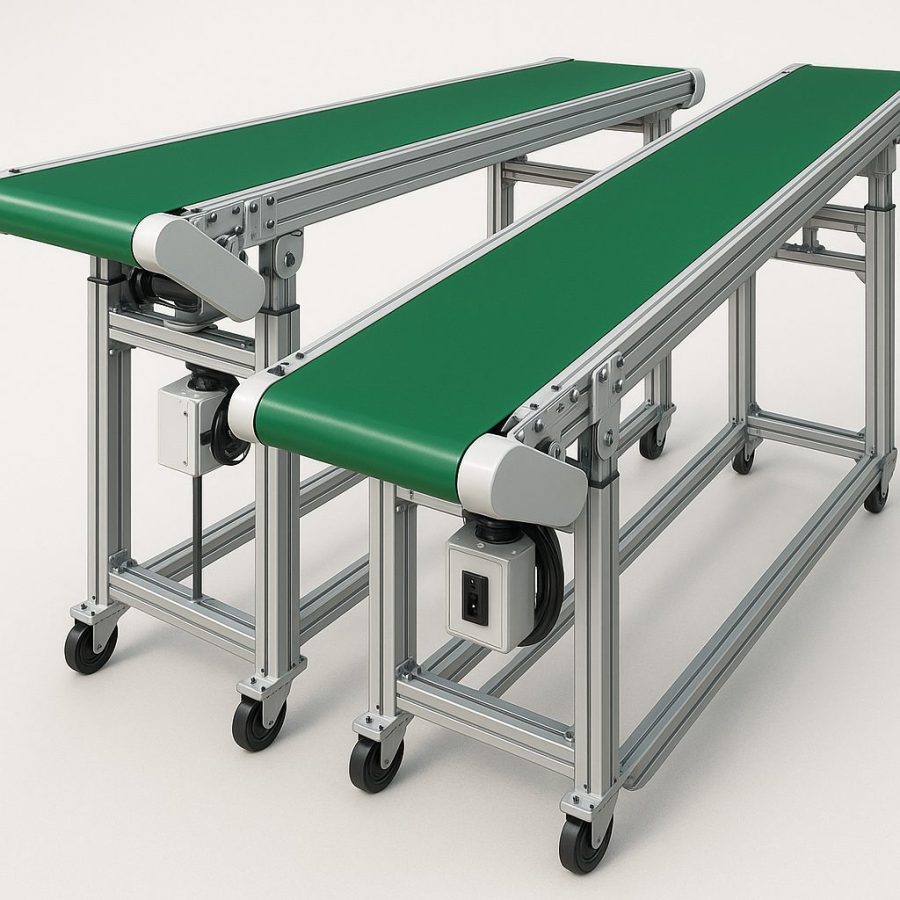

⚖️ BẢNG SO SÁNH NHÔM ĐỊNH HÌNH vs SẮT THÉP TRONG THIẾT KẾ BĂNG TẢI
| Tiêu chí | ✅ Nhôm định hình | ️ Sắt/thép |
|---|---|---|
| Trọng lượng | Nhẹ hơn nhiều, dễ vận chuyển và lắp đặt | Nặng, khó thao tác, cần thiết bị nâng hỗ trợ |
| Lắp ráp | Dùng phụ kiện chuyên dụng (kẹp góc, bulong T), không cần hàn | Cần hàn, cắt, khoan – tốn thời gian & công sức |
| Chống gỉ sét | Không rỉ, dùng tốt cả trong môi trường ẩm, thực phẩm, phòng sạch | Dễ rỉ nếu không sơn hoặc mạ kẽm |
| Tái sử dụng / mở rộng | Dễ tháo lắp, tái sử dụng cho dự án khác | Khó tháo rời, hầu như không tái sử dụng được |
| Thẩm mỹ | Sáng, bóng, sạch sẽ – phù hợp showroom, nhà máy hiện đại | Không đẹp bằng, thường phải sơn phủ |
| Bảo trì / sửa chữa | Nhanh chóng, đơn giản | Khó khăn nếu cần cắt hàn lại |
| Giá thành ban đầu | Cao hơn một chút (do dùng phụ kiện) | Rẻ hơn trong ngắn hạn, nhưng chi phí bảo trì cao hơn |
| Thời gian thi công | Nhanh hơn (vì lắp ghép, không phải hàn) | Lâu hơn do cắt, mài, hàn và sơn |
| Thân thiện môi trường | Có thể tái chế hoàn toàn, ít chất thải độc hại | Có thể sinh khói, bụi, hóa chất khi hàn sơn |
KẾT LUẬN:
Nếu cần sự linh hoạt, hiện đại, bền bỉ và dễ bảo trì, nhôm định hình là lựa chọn tối ưu cho băng tải và hệ thống khung máy.
Trong khi đó, sắt/thép phù hợp hơn cho công trình tải trọng lớn, giá rẻ nhưng không cần tháo lắp.
